Rekor: 1 Milyon Wafer ve Sektörde İlk
Intel, yarı iletken üretiminde çığır açan bir kilometre taşına ulaştığını duyurdu. Şirket, High-NA (yüksek sayısal açıklık) EUV tarayıcılarıyla 300 mm'lik 1 milyondan fazla wafer işlediğini açıkladı. Bu rakam, ilk High-NA aracının kurulumundan sadece iki buçuk yıl sonra elde edildi ve Intel'i bu alanda sektörün açık ara lideri konumuna getirdi.
Intel'in bu başarısı, ASML'nin Nisan ayında yaptığı açıklamayla daha da anlam kazanıyor. ASML, o tarihe kadar sevk edilen tüm High-NA EUV tarayıcılarının toplamda 500.000 wafer işlediğini ve %80'in üzerinde kullanılabilirlik oranına ulaştığını bildirmişti. Bu veri, Intel'in tek başına, sektörün geri kalanının toplamından daha fazla High-NA üretimi gerçekleştirdiğini gösteriyor.
Panther Lake'ten EXE:5200B'ye: Teknoloji Yolculuğu

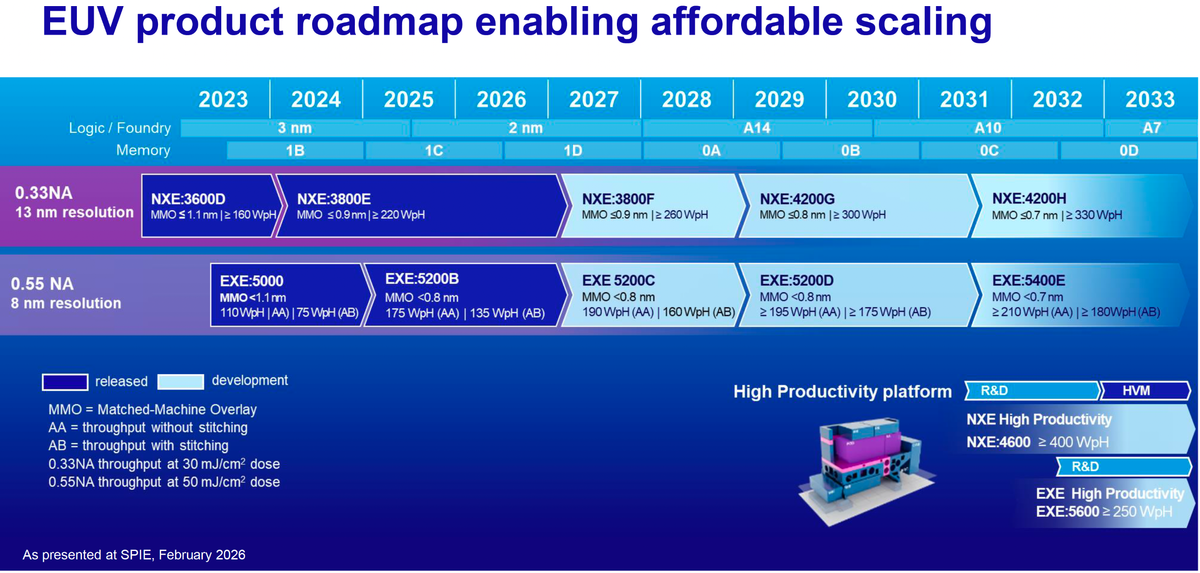

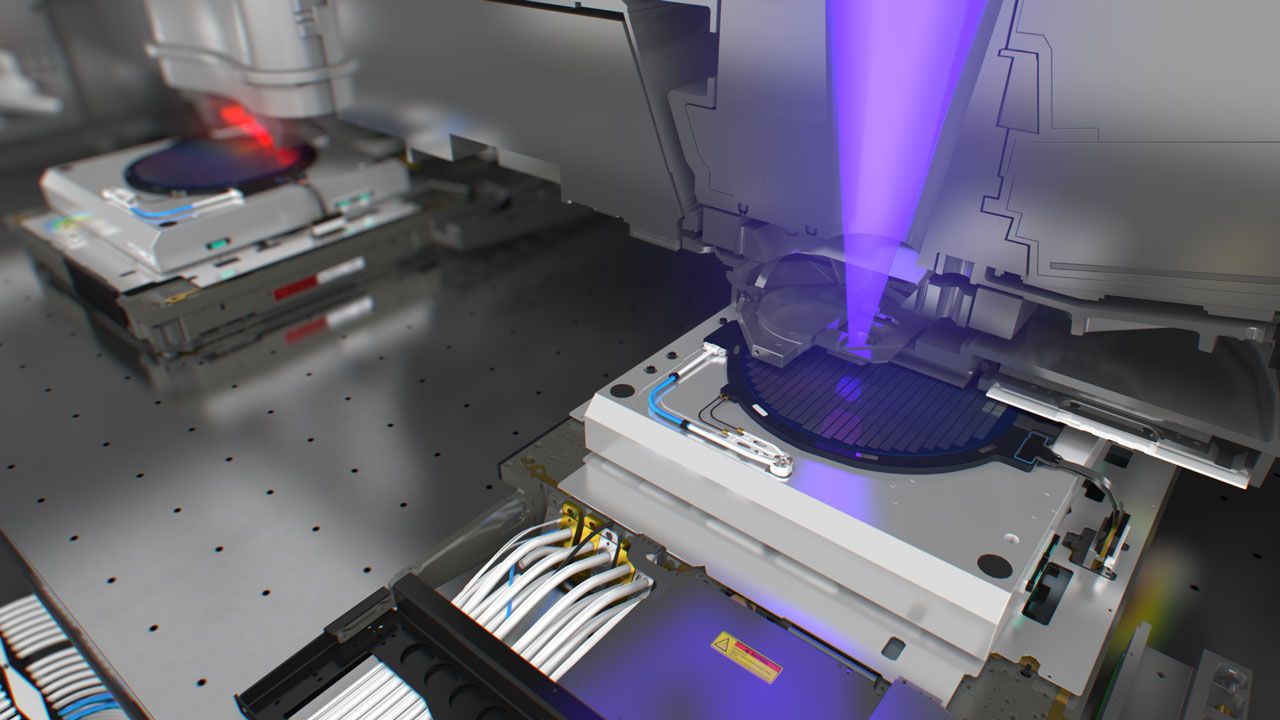

Intel'in High-NA EUV macerası, şu anda sahip olduğu ASML Twinscan EXE:5000 ve EXE:5200B modelleriyle devam ediyor. Şubat 2025'te Intel, High-NA EUV aracıyla yaklaşık 30.000 wafer işlerken, Eylül 2026 itibarıyla bu rakamın 1 milyonu aşması, üretim kapasitesindeki devasa sıçramayı gözler önüne seriyor. Bu artışta, filonun iki EXE:5000 modelinden üçe çıkması ve çok daha hızlı olan EXE:5200B'nin eklenmesi büyük rol oynadı.
Intel, bu yılın başlarında High-NA EUV tarayıcılarını 18A proses teknolojisi için sertifikalandırdı. Bu sayede, bu güçlü araçlar artık Intel'in Panther Lake işlemcilerinin bir kısmının üretiminde kullanılıyor. Bu, High-NA teknolojisinin yalnızca Ar-Ge'de değil, doğrudan ticari üretimde de aktif olarak yer aldığı anlamına geliyor.
Stitching Sorunu ve 6×12 Fotomaske Çözümü
High-NA EUV'nin en büyük zorluklarından biri, mevcut 6 inçlik fotomaske kullanımında ortaya çıkan 'stitching' (dikiş) ihtiyacı. Geleneksel 0.33-NA EUV, 6 inçlik maskelerle 26×33 mm'lik tam bir pozlama alanı sunarken, High-NA (0.55-NA) EUV, anamorfik 4X/8X büyütme kullanarak aynı maskeyle yalnızca 26×16.5 mm'lik bir alanı pozlayabiliyor. Bu durum, büyük çiplerin iki ayrı yarım alan halinde pozlanmasını (stitching) zorunlu kılıyor.
Stitching yöntemi kısa vadede işe yarar gibi görünse de ciddi dezavantajlar içeriyor. Öncelikle, EXE:5200B'nin verimliliğini saatte 175 waferdan 125 wafera düşürüyor. Ayrıca, çip tasarımcılarının stitching'i hesaba katarak tasarım yapması gerekiyor, bu da yerleşim özgürlüğünü kısıtlıyor. En kritik sorun ise, iki pozlamanın kusursuz bir şekilde hizalanması gerekliliği. Küçük bir hiza hatası bile hatları bozabilir, bağlantıları koparabilir ve verimliliği düşürebilir. Özellikle büyük CPU ve GPU çipleri için bu durum, maliyetli kusurlara yol açabilir.
Geleceğin Yolu: 6×12 İnç Fotomaske Devrimi
Intel'in öncülük ettiği çözüm ise daha büyük 6×12 inçlik fotomaske kullanımına geçmek. Bu yeni maskeler, High-NA EUV tarayıcılarının stitching'e gerek kalmadan 26×33 mm'lik tam alanı tek seferde pozlamasına olanak tanıyacak. Bu, hem verimliliği artıracak hem de tasarım karmaşıklığını azaltacak.
Ancak bu geçiş kolay olmayacak. 6×6 inçten 6×12 inçe geçmek, maske boşlukları, biriktirme, aşındırma ve denetim dahil olmak üzere mevcut maske ekosisteminde büyük değişiklikler gerektiriyor. Yine de Intel, bu devrim niteliğindeki teknolojiyle üretim hızını artırmayı ve maliyetleri düşürmeyi hedefliyor. Şirketin bu alandaki kararlılığı, yarı iletken üretiminde yeni bir çağın kapısını aralıyor.
